AOZ1377DI to zaawansowany switch ochronny USB-C, zaprojektowany z myślą o nowoczesnych aplikacjach zasilających zgodnych ze specyfikacją USB Type-C Power Delivery 3.0 (PD 3.0). Układ ten umożliwia bezpieczne zarządzanie zasilaniem przy napięciu wejściowym do 23 V i maksymalnym prądzie wyjściowym do 7 A, co czyni go idealnym rozwiązaniem do zabezpieczania portów USB-C w urządzeniach mobilnych, laptopach czy stacjach dokujących.
Zaawansowane funkcje zabezpieczeń
Switch AOZ1377DI oferuje kompleksową ochronę elektryczną:
- Regulowany ogranicznik prądowy – konfigurowany za pomocą zewnętrznego rezystora.
- Miękki start (soft-start) – minimalizuje nagłe skoki napięcia.
- Zabezpieczenia przed:
- odwrotną polaryzacją,
- podnapięciem,
- nadnapięciem,
- przegrzaniem (termiczne),
- zwarciem.
Wysoka wydajność i elastyczność konfiguracji
Wewnętrzne tranzystory N-MOSFET pracujące w konfiguracji back-to-back zapewniają:
- niską rezystancję przewodzenia – typowo 19 mΩ, co redukuje straty mocy,
- szeroki zakres bezpiecznej pracy (SOA) – umożliwiający obsługę dużych obciążeń pojemnościowych,
- konfigurowalny slew-rate – za pomocą zewnętrznego kondensatora można dostosować szybkość narastania napięcia.
Tryb uśpienia i różne wersje układu
Układ AOZ1377DI może pracować w trybie ultraniskiego poboru mocy (ok. 3 μA). Dostępne są dwie wersje układu:
- AOZ1377DI-01 – z funkcją automatycznego restartu po wykryciu usterki,
- AOZ1377DI-02 – wymagający ręcznego wznowienia pracy poprzez sygnał na wejściu Enable.
Zgodność z normami i kompaktowa obudowa
Układ spełnia międzynarodowe normy:
- IEC61000-4 – kompatybilność elektromagnetyczna,
- IEC62368-1:2018 (edycja 3) – normy bezpieczeństwa użytkowania.

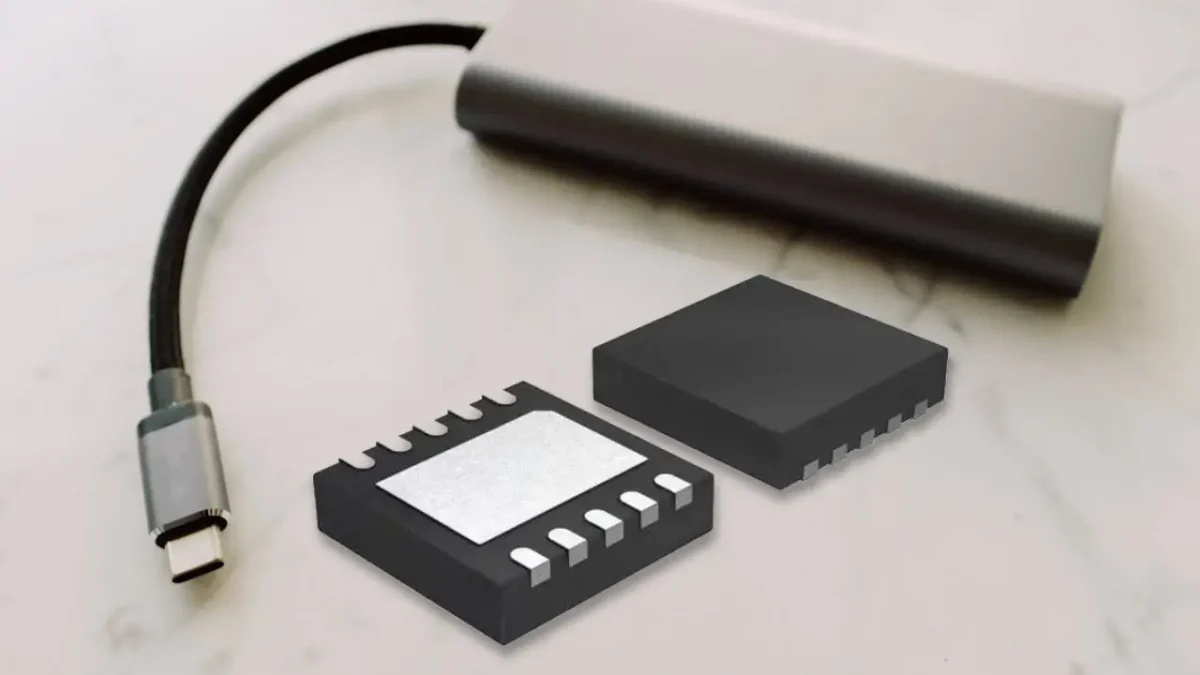

Dodatkowo, AOZ1377DI jest oferowany w kompaktowej obudowie DFN3x3-10L, co ułatwia integrację na płytkach PCB o ograniczonej powierzchni.
Podsumowanie
AOZ1377DI to niezawodny i wszechstronny układ zabezpieczający dla interfejsów USB-C PD 3.0, oferujący zaawansowane funkcje ochronne i wysoką wydajność. Dzięki szerokiemu zakresowi parametrów i dwóm wersjom funkcjonalnym, układ ten stanowi świetny wybór dla projektantów poszukujących skutecznej ochrony portów zasilających.
